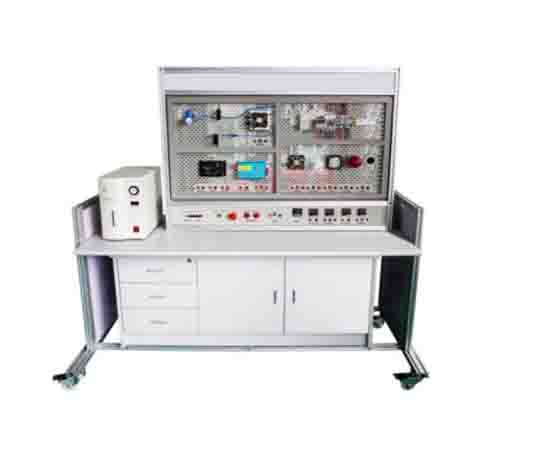

新能源燃料電池驅動變阻箱負載實驗臺的質子交換膜燃料電池是一種高效發電裝置，利用氫氣作為還原劑，空氣中的氧氣作為氧化劑進行電化學反應，直接將化學能轉化為電能，燃料電池可以用作發電站或車輛的電源，下面由小編為您詳細介紹！

　　操作技術條件

　　1.DC/DC:將燃料電池產生的DC電壓轉換為12V和5%DC電壓，為負載和其他DC/DC設備供電，將12VDC電壓轉換為9v5%DC電壓，為電流表、電壓表、功率表和計時器供電;

　　2.監控儀表:電流表，用于測量燃料電池的總輸出電流，電壓表:這個教學平臺有一個電壓表，用來測量燃料電池的輸出電壓。功率計:用于分別測量線性負載、感性負載和阻性負載的功率;計時器:主要用于累計氫氣瓶的使用時間，以便及時充氣。啟動堆棧時按定時器按鈕，關閉堆棧前按停止按鈕保存數據，清除累計時間時按清除按鈕，溫度計:用于反映環境溫度;

　　3.紅外溫度計:用于測量電池組溫度，測量范圍為-50℃-280℃;

　　4.按鈕:按鈕用于控制儀表電源的開/關、堆棧輸出和負載;按鈕2控制三組LED燈，根據負載要求選擇一組、兩組或三組LED燈;

　　5.燃料電池控制器:用于控制電能的輸出和關閉;

　　6.金屬氫化物氫瓶:金屬氫化物氫瓶用于為燃料電池提供燃料。其規格為:儲氫量(20℃): 500升放氫流量(20℃): 5升/分鐘放氫壓力(20℃): ≥ 0.3兆帕;

　　7.系統附件

　　1)DC輸出接口;

　　2)燃料電池堆;

　　3)氣瓶開關和減壓閥;

　　4)交流/DC阻性負載;

　　5)培訓平臺和監控儀器;

　　6)交流/DC感性負載;

　　7)氫氣瓶;

　　8)控制器和逆變器;

　　8.燃料電池驅動變阻箱負載實驗的負載:線性負載，電阻變化范圍為0 ~ 99.9歐姆，最小電阻變化值為0.1歐姆;最大允許功率為50W。感性負載:DC電機(驅動輪)，額定電壓12V，轉速340轉/分。阻性負載:是由LED燈組成的陣列，分為紅、黃、綠三部分。每塊額定電壓12V，總功率20W左右。使用時，按下每個LED燈組的小按鈕，點亮每個LED燈組，可以根據功率使用。

　　編號組件描述

　　1.交流電流表用于測量交流離網和并網運行時的負載電流;

　　2.自吸式質子交換膜燃料電池堆用作電能輸出;

　　3.計時器用于累計氫氣瓶的使用時間;

　　4.線性負載電流表用于測量DC負載電流;

　　5.線性負載電壓表用于測量DC負載電壓;

　　6.線性阻性負載箱用作阻性負載;

　　7.金屬氫化物氫瓶及其部件用于為燃料電池提供氫燃料;

　　8.交流電壓表用于測量交流離網和并網運行時的負載電壓;
