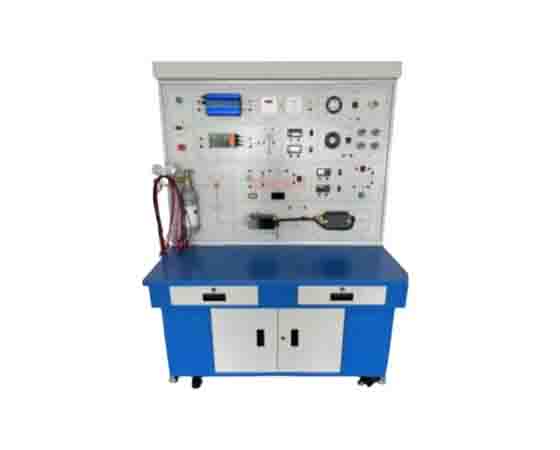

新能源汽車燃料電池系統示教板的燃料電池系統的核心是燃料電池堆，下面由小編為大家詳細介紹!

　　介紹

　　該示教板還配備有氫氣供應系統，氧氣供應系統，氣體加濕系統，水循環和反應物生成處理系統，以確保燃料電池堆正常運行。

　　1.氫氣供應系統氫氣供應系統的功能包括氫氣的存儲，管理和回收。因為需要在高壓下存儲氣態氫，所以儲氫瓶必須具有高質量。儲氫瓶的容量決定了一次充氫的里程。小汽車通常使用2至4個高壓氫氣存儲瓶，公交車通常使用5至10個高壓氫氣存儲瓶來存儲所需的氫氣。

　　液態氫比氣態氫需要更高的存儲壓力，并且必須保持在低溫下。因此，當使用液態氫時，對儲氫瓶的要求更高，并且需要更復雜的低溫絕緣裝置。

　　不同的儲氫壓力需要使用相應的減壓閥，壓力調節閥，安全閥，壓力表，流量計，熱交換器，傳感器和管道，以形成氫氣供應系統。從燃料電池堆中排出的水含有少量的氫氣，可以通過氫氣循環器將其回收。

　　2.氧氣供應系統有兩種氧氣供應方式：純氧氣和空氣。當以純氧氣的形式供應時，需要一個氧氣罐。當從空氣中獲得氧氣時，需要壓力機以增加壓力以確保氧氣供應并提高燃料電池的反應速度。除了供氣系統的小尺寸和高效率，供氣系統還需要配備空氣閥，壓力表，流量計和管道應加濕空氣，以確保空氣具有一定的濕度。

　　3.在水循環系統的燃料電池反應過程中，水和熱通過水循環系統中的冷凝器冷凝并進行氣水分離處理。一部分水可以用來加濕反應氣體。水循環系統還用于冷卻燃料電池，以將電池保持在正常工作溫度下。

　　輔助儲能裝置

　　燃料電池示教板還配備了輔助儲能裝置，輔助儲能設備可以使用電池，超級電容器和飛輪電池以及混合動力電池的類型來形成雙電源混合動力系統，或者由電池+超級電容器，電池+飛輪電池和燃料電池組成的三動力系統。

　　配備輔助儲能裝置的燃料電池汽車的作用如下：

　　1.燃料電池汽車起步時，輔助儲能裝置提供動力來驅動燃料電池啟動或起動汽車。

　　2.在燃料電池汽車的運行過程中，當燃料電池輸出的功率大于車輛行駛所需的能量時，輔助風扇裝置可用于存儲燃料電池的剩余功率。

　　3.當燃料電池汽車在加速和爬坡時，輔助儲能裝置可以輔助電源彌補自然電池輸出功率的不足，使電動機獲得足夠的動力來產生所需的電磁轉矩。滿足車輛的加速和攀爬。

　　4.為車輛的各種電氣設備和電器提供工作所需的電能。

　　5.車輛制動時，將驅動電動機轉換為發電機的工作狀態，將車輛的動能轉換為電能，對輔助能量裝置進行充電，以實現車輛制動時的能量回收。

　　其實該示教板就是根據以上的內容研發的。
